3p一区二区,人妻人人爽日,性爱在线不卡AV,亚洲精品无吗mv

　　阿克隆磨耗試驗(yàn)機(jī)以一定速度旋轉(zhuǎn)的環(huán)形試樣，在一定的負(fù)荷作用下，并以一定傾斜角與砂輪接觸進(jìn)行滾動(dòng)摩擦，由于試樣和磨輪的軸心位于不同的平面，致使兩者的滑動(dòng)速度不同而產(chǎn)生磨耗。用于測(cè)定鞋底，輪胎，載車履帶等橡膠制品或硫化橡膠的耐磨性能，通過試樣與砂輪在一定的傾斜角度和負(fù)荷作用下進(jìn)行摩擦，測(cè)定試樣在一定里程內(nèi)的磨耗體積。

　　阿克隆磨耗試驗(yàn)機(jī)試驗(yàn)影響因素：

　　滑動(dòng)角度、負(fù)荷、試樣轉(zhuǎn)速和試樣長度。其中滑動(dòng)角度的影響最大。角度增大，磨耗體積幾乎成直線激烈增加，當(dāng)滑動(dòng)角度以14°增大到16°時(shí)，磨耗體積比標(biāo)準(zhǔn)15°增加48%，因此在試驗(yàn)中必須嚴(yán)格控制滑動(dòng)角為15°。

　　試樣長度不同會(huì)使試樣粘接后的內(nèi)應(yīng)力不同，試樣短，會(huì)由于拉伸增加內(nèi)應(yīng)力，使磨耗體積變大。試樣夾板的大小，試樣打滑的情況和試樣厚度對(duì)磨耗量都有影響。一般說來，試驗(yàn)夾板大，磨耗量偏高，打磨后的試樣，磨耗量增大，試樣減薄，磨耗量減小。

　　負(fù)荷的增大會(huì)使磨耗量增大．但轉(zhuǎn)速的影響不太明顯。

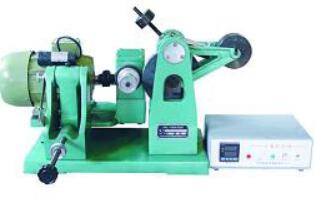

　　阿克隆磨耗試驗(yàn)機(jī)主要由傳動(dòng)機(jī)構(gòu)、加荷機(jī)構(gòu)、角度調(diào)節(jié)機(jī)構(gòu)與電子計(jì)數(shù)裝置構(gòu)成。

　　1、傳動(dòng)機(jī)構(gòu)：電機(jī)帶動(dòng)減速器，使膠輪軸順時(shí)針方向旋轉(zhuǎn)，試樣夾持于膠輪軸上，試樣夾板直徑為56mm，其厚度為12mm。

　　2、電子計(jì)數(shù)裝置：本裝置是一種預(yù)定控制計(jì)數(shù)器，在“啟動(dòng)”后，機(jī)內(nèi)執(zhí)行繼電器隨即吸合，其觸點(diǎn)直接接通電源向機(jī)外輸出，使電機(jī)運(yùn)行，砂輪軸軸端裝有光電轉(zhuǎn)換開關(guān)與計(jì)數(shù)器相連進(jìn)行計(jì)數(shù)，當(dāng)計(jì)數(shù)達(dá)到預(yù)定值時(shí)，繼電器才自行脫開，同時(shí)發(fā)出音響（蜂鳴器）訊號(hào)。失電時(shí)，數(shù)據(jù)保存時(shí)間近72小時(shí)。

　　3、加荷機(jī)構(gòu)：砂輪支架通過支軸、軸承與砂輪架相連，使砂輪支架擺動(dòng)靈活。砂輪通過砂輪軸安裝于砂輪支架上，內(nèi)裝軸承。轉(zhuǎn)動(dòng)阻力較小，壓力微調(diào)塊用于平衡壓臂的重量，使砂輪調(diào)節(jié)在垂直位置，砝碼質(zhì)量為1.36kg，安放于支架上，因杠桿比例關(guān)系，作用在膠輪上的力為26.7N，砂輪上端有毛刷，用于清除附在砂輪上的橡膠屑。砂輪規(guī)格：磨料為氧化鋁，粒度為36號(hào)，粘合劑為陶土，硬度為中硬2，尺寸為150mm*32mm*25mm。

　　4、角度調(diào)節(jié)機(jī)構(gòu)：電機(jī)座通過軸與角度調(diào)節(jié)支架相連，軸上裝有指針，角度架側(cè)面裝有角度盤，旋轉(zhuǎn)角度調(diào)節(jié)手輪與砂輪軸之間夾角，然后用鎖緊螺帽鎖緊。
