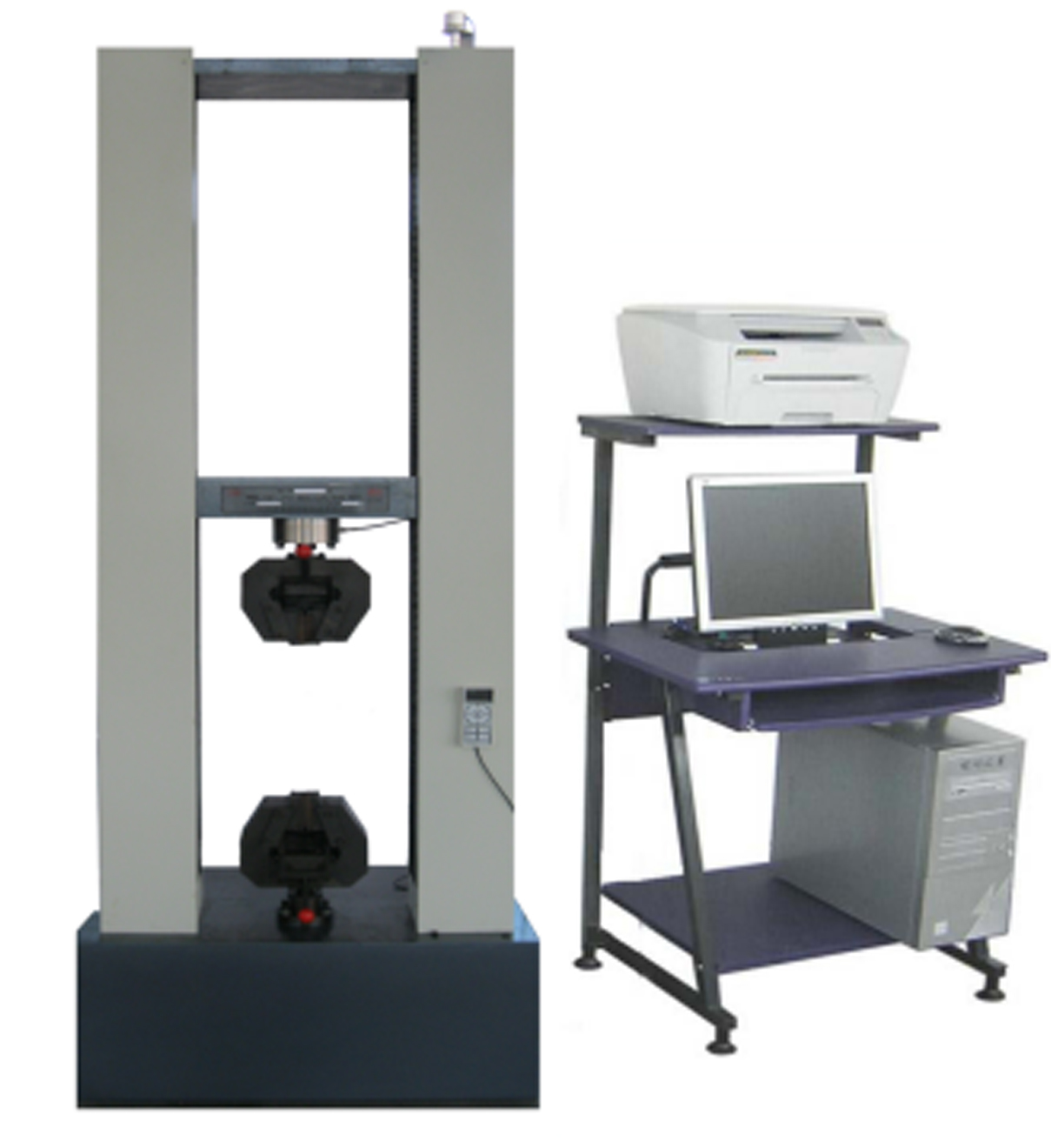

電子萬能試驗機的結構組成：
1 、試驗機主機：
主要有底座、工作臺、立柱、絲杠、移動橫梁以及上橫梁組成。其中移動橫梁上部安裝有下鉗口,下部安裝有上壓力板,上橫梁下部安裝有上鉗口，工作臺、上橫梁通過兩根立柱連接,構成一剛性框架。
工作臺與活塞連接,隨著活塞一起上下移動。移動橫梁通過傳動螺母連接在絲杠上，隨著絲杠的轉動而作上下運動。絲杠的驅動機構由驅動電機、鏈輪、鏈條組成。驅動電機通過鏈條傳動使兩根絲杠同步轉動。
由高壓油泵向油缸內供油使活塞上升，帶動工作臺向上運動，從而進行試樣的拉伸、剪切試驗和抗壓試驗。拉伸和剪切試驗在移動橫梁和上橫梁之間進行，抗壓試驗在工作臺和移動橫梁之間進行。
2、試驗機送油閥：
送油閥是一個分路式流量調節閥，它由一個可變節流器和一個定差減壓閥并聯組成。
3、回油緩沖閥：
回油緩沖閥由一個卸荷開關和一個回油節流閥組成，其目的是卸除載荷及使工作油缸油壓迅速下降。
4、試驗機液壓系統原理：
油箱內的油被吸入油泵，經油泵出油管送至送油閥，當送油閥門完全關閉時，油壓升高,直至將定差減壓閥打開，壓力油經電磁閥進入夾緊油缸，控制上下鉗口的夾緊與松開。當送油閥打開時，壓力油送入工作油缸內，可使油缸內的活塞升起。當工作油缸負荷突然消失時(打開回油閥或試樣斷裂)，工作油缸立即卸荷。
5、試驗機測力系統：
所有控制運算及狀態設置均由計算機軟件完成。該軟件集成了水泥，砂漿，磚塊，混凝土等的抗壓試驗，以及混凝土抗折的試驗，是一個五合一的軟件。能夠?qū)崟r(shí)記錄力——時間，加載速度——時間，變形——時間，力——變形，位移——時間，力——位移試驗曲線?？墒请S時切換觀察，任意放大縮小，實時高速采樣;自動判斷破型，自動記錄保存試驗數據和試驗曲線;試驗數據采用數據庫管理模式，能夠?qū)崟r(shí)的察看數據庫記錄;試驗結束時自動的計算彈性模量、屈服強度等
